• 型號:EM-T1110A

特安好科技EECM的綜述

         EECM，即Electron Economizes on Energy to Control Mould的簡稱， 俗稱【電子節能控制模塊】，是深圳市特安好科技有限公司自主專利的主要衍生品之一。它是一種既節能又安全的通用電源控制模塊，可廣泛應用于所有的電器設備、用電場合。模塊的首款產品型號為EM-T1110A，其特征：具有自動開機和自動計時關機的功能，可提供最大的用電便利和最大限度的降低能源消耗（防止非正常的用電損耗），并具備了過載、過壓、漏電等多種安全用電的防護功能。

1、專利品EECM電子節能控制模塊主要功能簡介：

1.1. 聲控自啟：利用內置拾音頭（傳音器）探測到的聲音信號進行一系列轉換處理后自啟主電源。

1.2 支持遠程自啟：在遠處輸入DC/AC低壓或者音頻、視頻等其它正弦波信號，實現自動開啟主電源。

1.3 自動計時切斷主電源：如果用戶離開了用電現場或休眠而忘記關機，那在計時完成后自動切斷電源，從而避免了資源的浪費！

1.4 漏電保護：當用電回路中出現任何漏電情況時，控制系統在1秒鐘內迅速切斷主電源。

1.5 過載保護：當用電回路中出現嚴重超載時斷電保護，并以LED提示（此功能設在配套的裝置上）。

1.6 過壓保護：當用電回路的電壓超常值時，自動迅速恢復到220V左右，不但保證了回路的電器安全，還可保證正常的供電不受影響（此功能設在配套的裝置上完成）。

2、EM-T1110A型EECM模塊的主要技術規格：

2.1 工作電源： Vdd: 5V—15VDC；Idd≤10mA;

2.2 儲藏溫度： ?65°C to +150°C

2.3 工作溫度： 0°C to +70°C

2.4 門控電壓： 0.8V—Vdd

2.5 漏電保護靈敏度： 0.8V

2.6 遠程啟動信號 ：A、交流/直流電： 5V—15V ；B、音頻或視頻：≥0.5VRSM

2.7 聲控靈敏度：50dB (±3dB，用戶可調)

2.8 手動開啟方式：待機微啟動/ Stand by ON

2.9 工作指示燈：開機時呈紅色、關機時呈綠色

2.10 計時關機的可調范圍： 5－60分鐘（用戶可調）

2.11 PCB外觀尺寸： 長×寬＝5.4×3.7cm

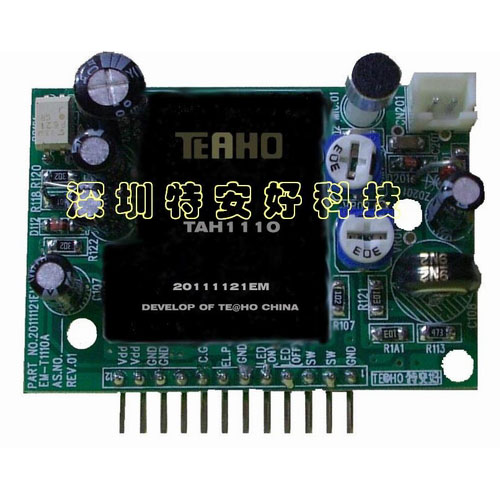

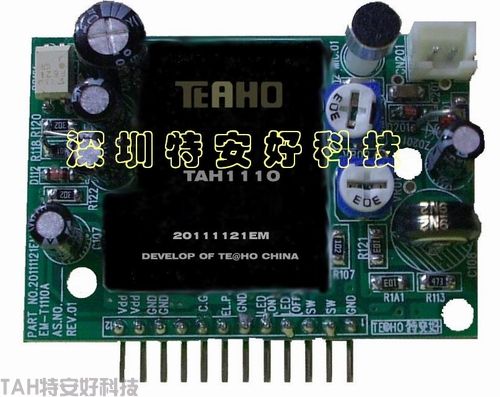

EM-T1110A的各引腳的功能說明

EECM模塊的應用范圍與效果

    EECM適用于任何用電場合的智能控制供電以及所有的電器電源電路。例如，可在常規的電源插排里安裝本品及其配套裝置，即可成為一款既節能又安全的電源轉換器（或電源切合器）。再如，在原電器的電源回路插入本模塊，并稍作改動，即可實現上述的所有功能。從整體上說，花很少的成本即可實現原設備質的飛躍，而產品的檔次也由此大幅的提升！

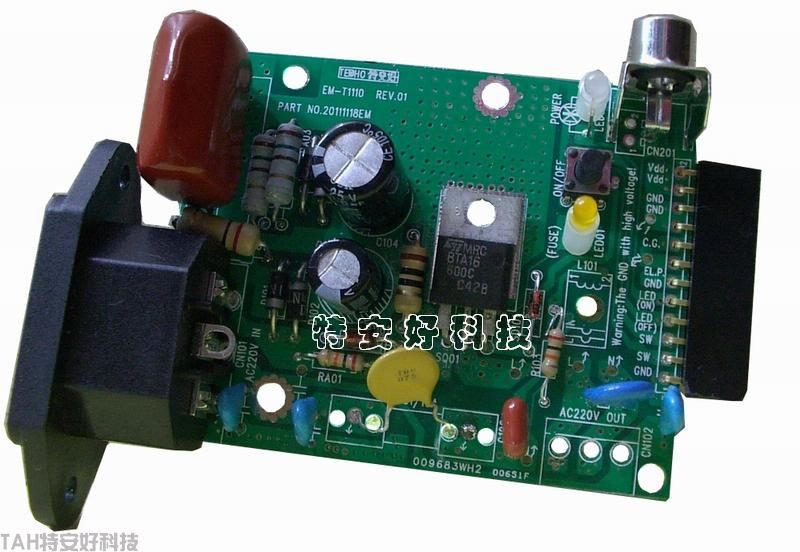

 配套的電源板（可控硅切合型）：

    以下是本專利技術的其中一款衍生實驗品。

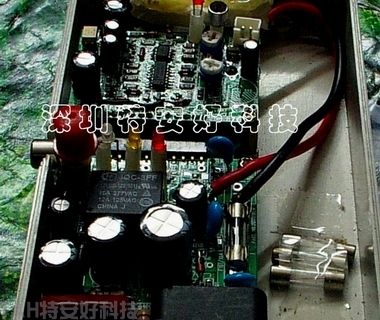

【EM-T1201PS型】專利EECM電源節能控制器樣品內部圖

重點說明：

 5.2.1 工作電源的降壓部分可采用“阻容式降壓法”。此法可大幅降低原料成本和工藝成本，并且節省PCB的裝配空間。但需注意的是：此法會產生“熱地”現象（即接地的公共端是高電位），故在實際技術測試操作時務必注意這點！

5.2.2 主電源的輸出部分，可采用“可控硅切合式”。實際應用時只需把可控硅的G極（門極）與EM-T1110A的第5引腳（C.G.端）直接連接即可。可控硅的G極（門極）觸發信號按常規的方式設計即可。

5.2.3 遠程開機的信號包括：● 5－15V的直流電壓或交流電壓；●音頻或視頻等其它正弦波信號。這些信號通過兩芯同軸電纜的傳輸，可以在相距幾千米、甚至幾十千米的異處，實現對多個場地、多套設備的同步開機；之后，若某處設備一直處于閑靜狀態，那在計時后自動切斷主電源，從而避免了電能的損耗。此法對于公共場所（如旅店、KTV娛樂、大型的戶外廣播系統等）的用電提供了便利，不但降低了能源的損耗，而且還節省了時間，并保護了電器的安全！此可謂一舉多得。

產品特征：

   具有智能化的自動開機和自動關機功能，可最大限度的降低能源消耗（防止非正常的用電損耗），并具備了過載、過壓、漏電等多種安全用電的防護功能。

主要功能簡介：

1.1. 聲控自啟：利用內置拾音頭（受音器）探測到的聲音信號進行一系列轉換處理后自啟主電源。

1.2 支持遠程自啟：在遠處輸入DC/AC低壓或者音頻、視頻等其它正弦波信號，實現自動開啟主電源。

1.3 自動計時切斷主電源：如果用戶離開了用電現場或休眠而忘記關機，那在計時完成后自動切斷電源，從而避免了資源的浪費！

1.4 漏電保護：當用電回路中出現任何漏電情況時，控制系統在1秒鐘內迅速切斷主電源。

1.5 過載保護：當用電回路中出現嚴重超載時斷電保護，并以LED提示。

1.6 過壓保護：當用電回路的電壓超常值時，自動迅速恢復到220V左右，不但保證了回路的電器安全，還可保證正常的供電不受影響。
